PSE 34x-14

Positioniersystem für die automatische Formatverstellung mit 100 W Abgabeleistung

Überblick
Technische Daten
Dokumente & Download
Bilder

Positioniersystem zur Formatverstellung in Maschinen mit 100 W Abgabeleistung

Besondere Eigenschaften

  • Geringer Platzbedarf aufgrund kompakter Bauform
  • EC-Motor mit hoher Lebensdauer
  • Galvanisch getrennte Versorgungsspannungen für Steuer- und Leistungselektronik
  • Hohe Positioniergenauigkeit durch Messen der Position an der Abtriebsseite
  • Einfache und kostengünstige Montage über Hohlwelle
  • Einfache Inbetriebnahme und geringer Verdrahtungsaufwand durch Bus-Schnittstellen
  • Adressierung über Bus oder Adressschalter
  • Baudrate über Schalter einstellbar
  • Statusmeldungen über Bus abrufbar

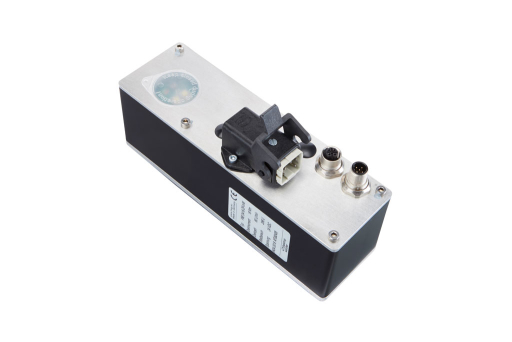

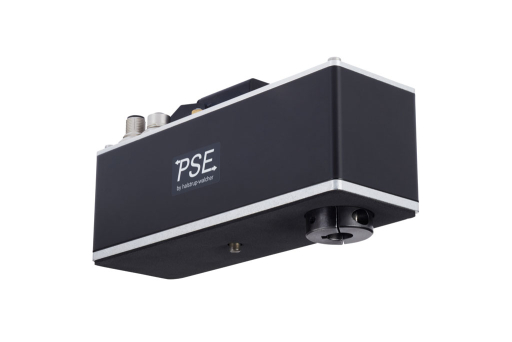

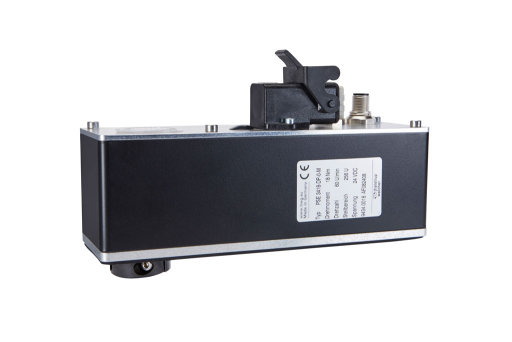

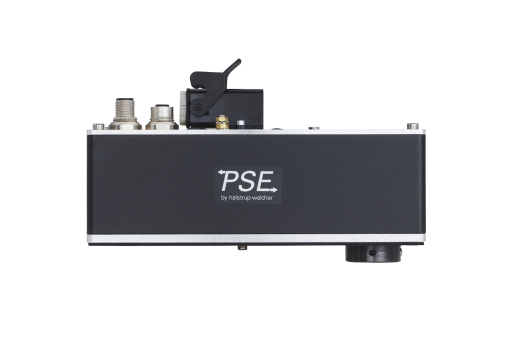

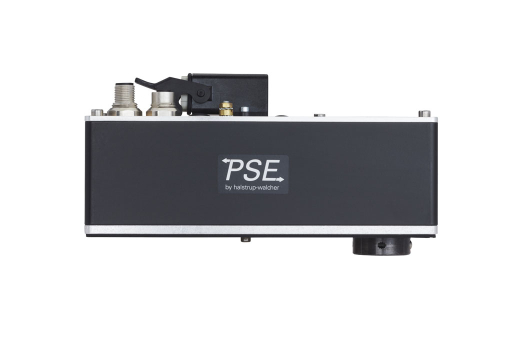

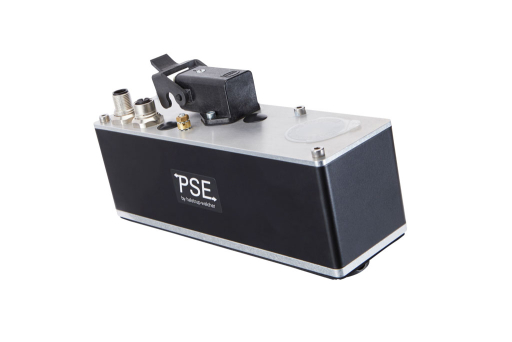

Das Positioniersystem PSE 34x-14 ist eine intelligente Kompaktlösung für die automatische Verstellung von Hilfs- und Stellachsen – bestehend aus einem EC-Motor, Getriebe, Regler, Messsystem und einer Buskommunikations- oder IO-Link-Schnittstelle. Die integrierte Regelelektronik entlastet die zentrale Maschinensteuerung. Externe Leistungsteile, Näherungs- oder Endschalter sind nicht erforderlich.

Durch das absolute Messsystem für 250 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position an der Abtriebswelle wird eine hohe Positioniergenauigkeit erreicht. Die galvanisch getrennten Versorgungsspannungen für Steuer- und Leistungselektronik ermöglichen die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.

Adress- und Baudratenschalter erlauben die einfache Inbetriebnahme, auch ohne Kenntnis der Steuerungssoftware (nicht für IO-Link). Das Gerät lässt sich mittels Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren. Für das Durchschleifen des Bussignals stehen zwei Busanschlüsse zur Verfügung (nicht für IO-Link).

Optionen

  • Den Einrichtbetrieb oder das manuelle Positionieren ermöglicht ein Anschluss für Tipptasten (nicht für IO-Link)
  • Eine Rastbremse hält die Position, auch im spannungslosen Zustand
  • NRTL&CE-Zertifizierung optional (Standard CE)
Ausrichtung

Querbauform

Nenndrehmoment / Nenndrehzahl
PSE 3410-14: 10 Nm / 80 min-1PSE 3418-14: 18 Nm / 60 min-1
Schnittstelle / Buskommunikation

CANopen, PROFIBUS DP, Sercos, EtherCAT, PROFINET, EtherNet/IP, POWERLINK, IO-Link

Positioniergenauigkeit
0,9° (Erfassung direkt an Abtriebswelle)
Versorgungsspannung
24 VDC
Abtriebswelle
14 mm Hohlwelle mit Schelle und Passfedernut
Stellbereich
250 Umdrehungen, keine mechanische Begrenzung
Schutzart

IP 65
