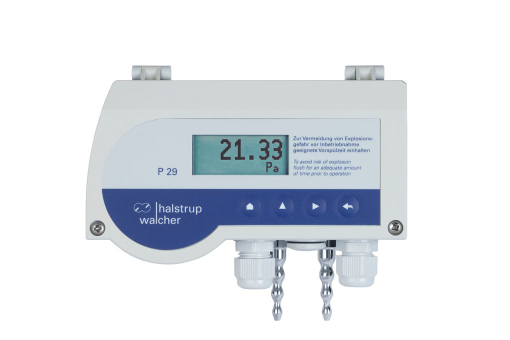

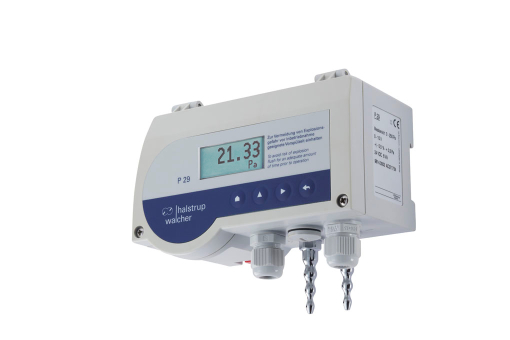

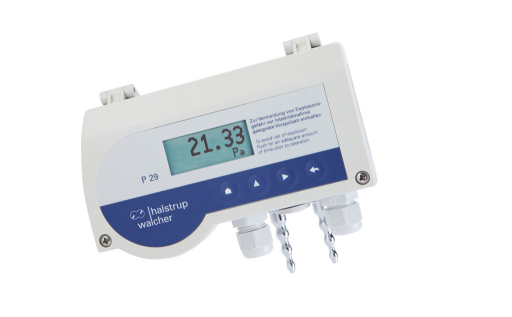

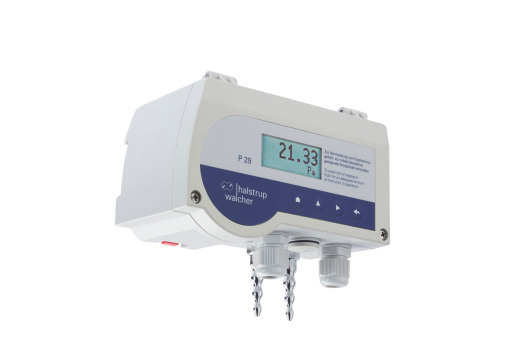

P 29

TÜV-geprüfter Differenzdruck-Messumformer zum Messen von Erdgas bzw. alle nichtaggressiven Gase

Überblick
Technische Daten
Dokumente & Download
Bilder

TÜV-geprüfter Differenzdruck-Messumformer zum Messen von Erdgas bzw. alle nichtaggressiven Gase

Besondere Eigenschaften

  • Hohe Genauigkeit und Langzeitstabilität durch automatischen Nullpunktabgleich
  • Mehrfarbiges Display mit Tastatur zur einfachen Konfiguration des Messbereichs, des Analogausgangs, der Zeitkonstanten und Einheiten (optional, auch über USB/PC)
  • Messen von Differenzdruck oder Volumenstrom / Strömungsgeschwindigkeit möglich
  • Menüführung in Deutsch, Englisch, Italienisch und Französisch
  • Alarmierung durch Farbumschlag am Display möglich (Parameter einstellbar)
  • Für Hutschienenmontage und Wandaufputzmontage geeignet
  • Medienberührende Teile silikonfrei
  • Wählbares Ausgangssignal 0 .. 10 V, 0/4 .. 20 mA oder ± 5 V
  • Wählbare Dämpfung des Ausgangssignals von 0 .. 60 s
  • Kalibrierfähig
  • Hohe Überlastsicherheit selbst bei kleinsten Messbereichen schützt das Gerät gegen Druckspitzen oder Fehlbedienung
  • Schnelle und einfache Inbetriebnahme durch automatischen Nullpunktabgleich
  • Druckanschlüsse: Labortülle optional auch mit Schneidringverbinder

Der Differenzdruck-Messumformer P 29 eignet sich besonders für die Differenzdruck- und Volumenstrommessung von Erdgasen wie Butan, Methan etc. in industriellen Brennöfen oder Feuerungsanlagen. Das Gerät erzeugt keine ATEX-Zone, da es durch konstruktive und technische Maßnahmen keine Zündgefahr darstellt. Die Messbereiche sind im Bereich von 10 .. 100 % skalierbar. Eine wählbare Zeitkonstante erlaubt eine optimale Anpassung des Messumformers an die Druckverhältnisse und gewährleistet somit ein stabiles Ausgangssignal.

Optionen

  • Der Differenzdruck-Messumformer ist optional mit einem Werkskalibrierschein oder mit einem Kalibrierschein nach DKD-Richtlinie 6-1 lieferbar.
  • Optional kann dies auch per Tastatur und Anzeige erfolgen. Die Anzeige des Messwertes kann in allen gängigen Einheiten erfolgen, zur Alarmierung kann ein Farbumschlag ausgewählt werden.
Messbereiche
250 / 500 Pa1 / 2,5 / 5 / 10 kPaFrei skalierbar von 10 .. 100 % innerhalb eines MessbereichsAndere auf Anfrage
Messgenauigkeit
± 0,2 % v. E. für Messbereiche ≤ 50 kPa± 0,5 % v. E.
Ausgangs(-signal)
0 .. 10 V (RL ≥ 2 kΩ)0 .. 20 mA (RL ≤ 500 Ω)4 .. 20 mA (RL ≤ 500 kΩ)± 5 V (RL ≥ 2 kΩ)Ausgangssignale frei konfigurierbar
(LC-)Anzeige

Mehrfarbige LC-Anzeige und Tastatur (optional)

Schutzart

IP 65

Schlauchanschlüsse

2 x Labortülle DIN 12898

Versorgungsspannung
24 VDC, ± 10 %
Datenblätter mit technischer Zeichnung
